4.2 Определение типа, формы, размеров киноэкрана.
Размещение киноэкрана в зрительном зале
Выбор размера и типа киноэкрана производится из следующих условий:
1. Ширина рабочего поля киноэкрана определяется в зависимости от расчётной
длины зрительного зала и вида демонстрируемых кинофильмов;
2. Высота изображения при обычной, кашетированной и широкоэкранной проекции
должна быть одинаковой (допустимая погрешность не должна превышать 5%);
3. Зрительные места должны располагаться в зоне угла половинной яркости
киноэкрана.
По формуле 4.5 определим ориентировочное значение ши-рины рабочего поля
экрана:
Шэ = Кш * Dр, (4.5)
где Кш - коэффициент ширины экрана, учитывающий вид кинопоказа,
Dр - расчётная длина зрительного зала, м.
Величины Кш для различных типов кинопоказов представлены в таблице 4.1.
Определим ширину киноэкрана для обычного, кашетиро-ванного и широкоэкранного
кинопоказа:
Шо = 0.25 * 29.5 = 7.375 м.
Шк = 0.34 * 29.5 = 10.03 м.
Шш = 0.43 * 29.5 = 12.685 м.
Таблица 4.1
Расчётные значения ширины киноэкрана, ширины поля изображения и коэффициента
анаморфирования.
|
Вид кинопоказа
|
Кш
|
Ширина про-ецируемого по-ля изображе-ния
а, мм
|
Коэффициент анаморфирова-ния
m
|
| широкоэкранный |
0,43/0,34
|
21
|
2
|
| кашетированный |
0,34/0,3
|
21
|
1
|
| обычный |
0,25/0,21
|
20,9
|
1
|
Расчёты показали, что ширина киноэкрана превышает ши-рину передней стены
кинозала, поэтому проведём перерасчёт по допустимым значениям коэффициента
ширины киноэкрана.
Шо = 0.21 * 29.5 = 6.195 м.
Шк = 0.3 * 29.5 = 8.85 м.
Шш = 0.34 * 29.5 = 10.03 м.
По формуле 4.6 определим фокусное расстояние объектива:
где а - расчётная ширина проецируемого поля изображения в кадре фильмокопии,
мм;
П - проекционное расстояние, мм;
m - коэффициент аноморфирования;
Шэ - ориентировочное значение ширины рабочего поля эк-рана, мм.
Проекционное расстояние определим по формуле 4.7:
П = Dp + в + Tcт + а + г, (4.7)
где Dp - расчётная длина зала, м;
в - ширина акустической обработки задней стены кинозала, м;
Tcт - толщина стены, м;
а - ширина акустической обработки стены проекционной, м;
г - расстояние от объектива до передней стены проекцион-ной, м.
П = 29.5 + 0.4 + 0.5 + 0.2 +0.35 = 30.95 м.

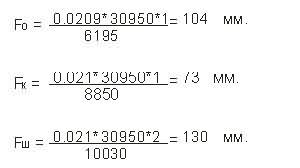

Фокусные расстояния объективов для обычного, кашетированого и широкоэкранного
кинопоказа:
Технические характеристики, выбранных стандартных объективов приведены
в
таблице 4.2
Технические характеристики кинопроекционных объекти-вов. [6]
По формуле 4.8 уточним ширину экрана для стандартных значений выбранных
объективов:
где Fст - стандартное фокусное расстояние, м.
В соответствии с нормированным соотношением сторон киноэкрана определим
высоту экранного полотнища:
Широкоэкранный кинопоказ - Вш = 10.0 / 2.35 = 4.255 м.
Кашетированный - Вк = 8.67 / 1.66 = 5.223 м.
Обычный - Во = 5.88 / 1.37 = 4.292 м.
Высоты изображений для каждого вида кинопоказа должна быть одинакова,
так как высота кашетированого изображения велика, выберем объектив с большим
фокусным расстоянием: Fк = 90 мм. Технические характеристики приведены
в таблице 4.2.
В этом случае ширина изображения по 4.8:
высота изображения - Вк = 7.22 / 1.66 = 4.35 м..
Разница в отношении высот менее 5%.
Выберем киноэкран типа Н-3-Пст - перфорированный сильнонаправленный киноэкран,
установленный стационарно на раме, с размером экранного полотнища - 10.60
х 4.45 м.
Техниче-ские характеристики выбранного киноэкрана приведены в таблице
4.3.

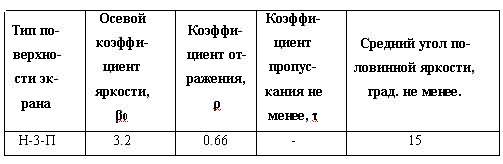

Таблица 4.3
Технические характеристики киноэкрана. [6]
На рисунке 4.2 показано место расположения киноэкрана в зрительном зале.
